برد توسعه PX6SH01 با تراشه FPGA سری Spartan6 شرکت Xilinx در ابعاد 73mm x 53mm کوچکتر از ابعاد یک کارت بانکی است. ارتباط پرسرعت USB3.0 Supper Speed با نرخ تبادل داده تا 3Gb/s و پورت شبکه گیگابیت با نرخ تبادل داده تا 980Mb/s به FPGA متصل شده اند. علاوه بر آن، ارتباط USB1.1 Full Speed و USB To Serial به همراه پروگرامر JTAG روی برد جهت دیباگ و کانفیگ در نظر گرفته شده اند. حافظه DDR2 با ظرفیت 1Gb و حافظه بوت QSPI Flash با ظرفیت 64Mb برای ذخیره داده در نظر گرفته شده اند. همچنین بیش از 133 پایه FPGA از طریق کانکتور های پر سرعت و 46 پایه از طریق کانکتور های هدر به خروجی منتقل شده اند.

دانلود کاتالوگ

شناسه محصول: نامعلوم دسته: , , ,

توضیحات

PX6SH01 برد FPGA Spartan6 در ابعاد 73mm x 53mm کوچکتر از یک کارت بانکی و در دو مدل 45K و 150K تولید میشود. این برد ترکیبی از بردهای PX6SL01 و PX6SH02 است. درکنار قویترین FPGA سری SPARTAN-6 ارتباطات پرسرعتی در نظر گرفته شده اند که از آن جمله پورت USB3.0 Supper Speed با تراشه FX3 شرکت Cypress که امکان تبادل داده تا نرخ 3Gb/s و پورت شبکه Ethernet 10/100/1000 بمنظور اتصال مستقیم به شبکه یا اتصال به کامپیوتر با نرخ تبادل داده تا 980Mb/s. علاوه بر آن، ارتباط USB1.1 Full Speed و USB To Serial به همراه پروگرامر JTAG روی برد بمنظور دیباگ و کانفیگ FPGA در نظر گرفته شده اند.

حافظه DDR2 با ظرفیت 1Gb با باس 16 بیتی جهت دستیابی به حداکثر سرعت خواندن و نوشتن اطلاعات و حافظه بوت QSPI Flash با ظرفیت 64Mb با باس 4 بیتی و فرکانس 100MHz برای ذخیره داده کاربر و داده کانفیگ FPGA در نظر گرفته شده اند. همچنین بیش از 133 پایه FPGA از طریق کانکتور های پر سرعت(+15Gb) زیر برد و 46 پایه از طریق کانکتور های هدر برای توسعه برد به خروجی منتقل شده اند.

پردازنده مرکزی

پردازنده مرکزی برد PX6SH01 تراشه FPGA مدل Spartan-6 با پکیج FGG484 از محصولات شرکت XILINX است. در حال حاضر این برد با دو تنوع 45K و 150K تولید میشود. امکان نصب سایر مدلها بصورت سفارشی وجود دارد. مدل 150K بزرگترین FPGA خانواده Spartan6 است. بلوکهای برنامه پذیر(CLB)، حافظه های متعدد(Block RAM & Distributed RAM)، بلوک های پردازش سیگنال(DSP)، توزیع کننده های کلاک، I/O های فرکانس بالا و … جهت پیاده سازی برنامه های پردازشی و کنترلی در اختیار کاربر قرار داده شده است.

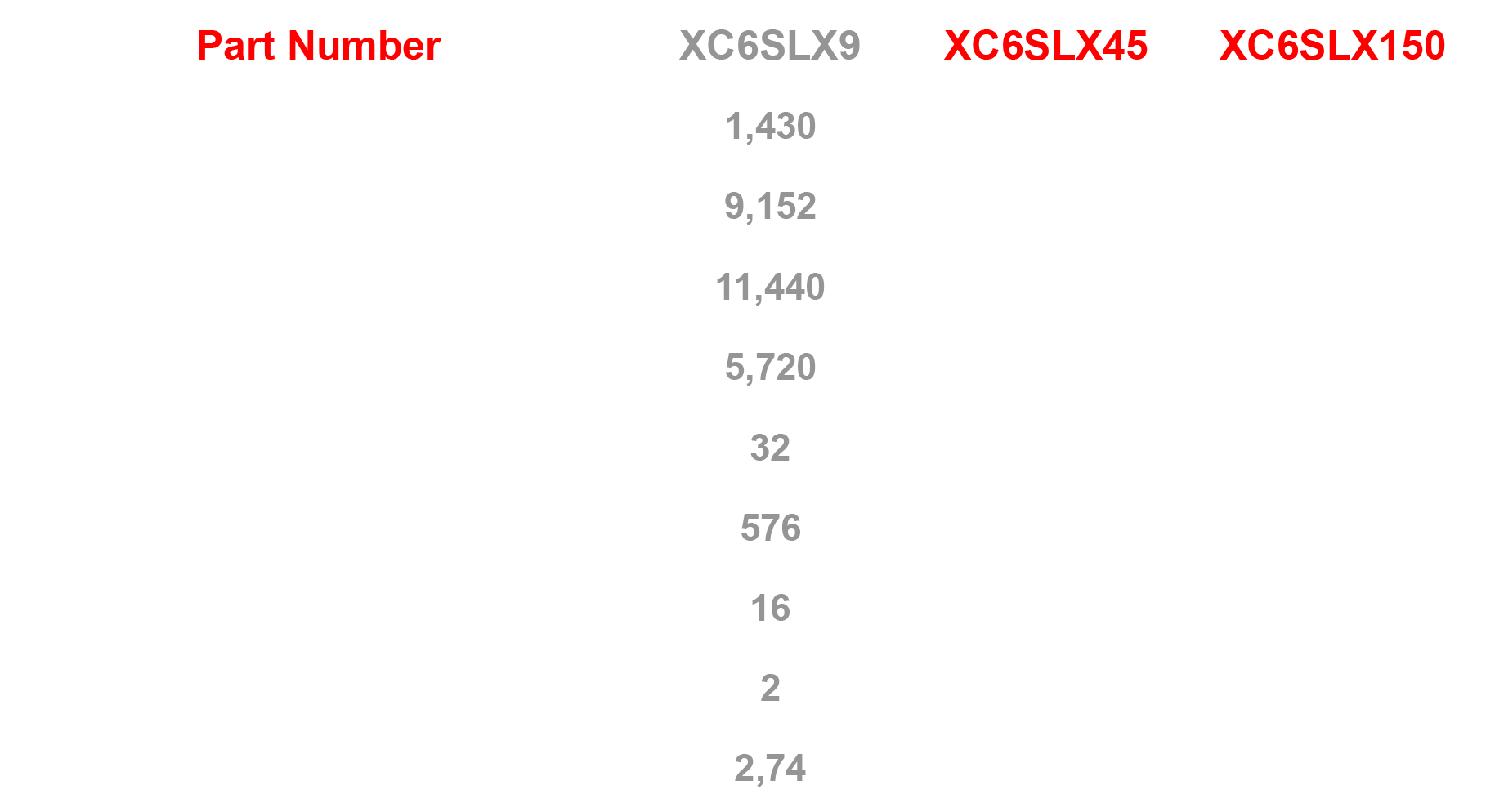

عدد 150K معادل گیت تراشه های ASIC(Application Specific Integrated Circuit) است که بمنظور مقایسه توسط شرکت سازنده ارائه میشود. FPGA مدل LX150 در مقایسه با LX9 بیش از 16 برابر بلوک قابل برنامه ریزی دارد و در نتیجه برنامه هایی تا 16 برابر بزرگتر بر روی آن قابل پیاده سازی هستند. جدول زیر برخی از ویژگی های مدل های مختلف FPGA خانواده Spartan-6 را نشان میدهد.


.

………………………………………………………………..

Cypress FX3 USB3.0 Supper Speed

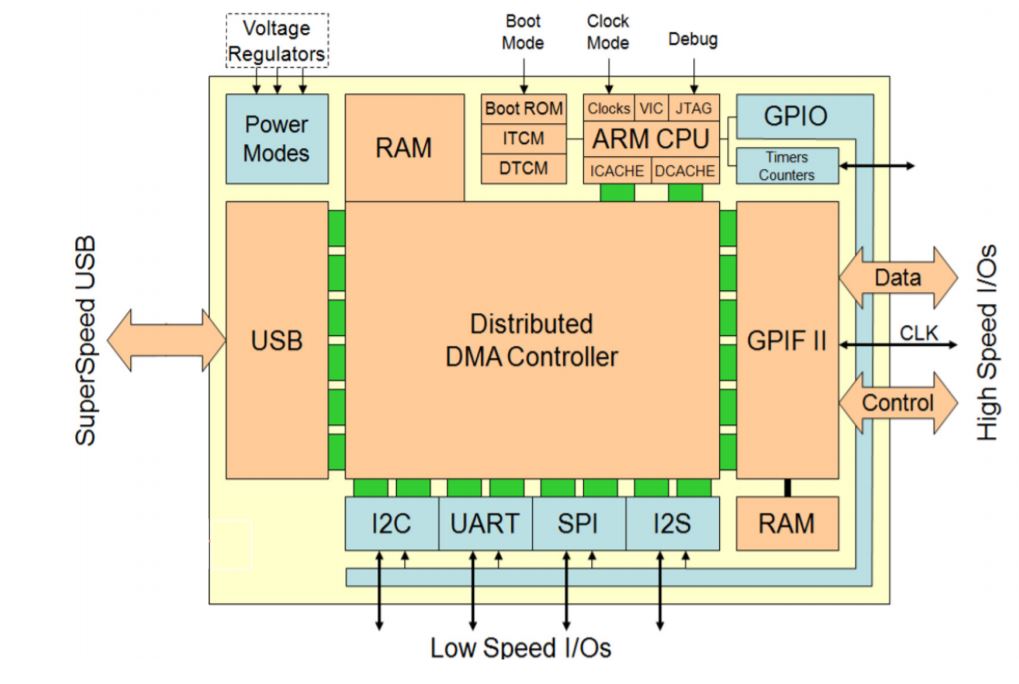

برد FPGA Spartan6 PX6SH01 از تراشه CYUSB3014 از سری پردازنده های FX3 شرکت Cypress برای ارتباط USB3.0 استفاده میکند. این تراشه یک SoC با پردازنده ARM9 است که جهت ارتباط با FPGA از یک باس 32 بیتی سنکرون استفاه میکند که با استفاده از ابزار GPIFII قابل برنامه ریزی و کانفیگ است. استفاده از DMA با 32 کانال برای تبادل داده بین کامپیوتر و FPGA امکان دستیابی به حداکثر نرخ انتقال داده بصورت دو طرفه را فراهم کرده است. این تراشه  همچنین میتواند به عنوان USB Host جهت اتصال دستگاه های USB مانند USB Flash، USB Camera و انواع موس و کیبرد و سایر موارد به پردازنده ARM داخلی مورد استفاده قرار گیرد.

شرکت Cypress برای توسعه برنامه Firmware تراشه FX3 ابزار EZ-USB FX3 SDK را ارائه کرده است. کتاتخانه های لازم برای توسعه برنامه با استفاده از ابزارهای مرسوم برنامه نویسی ARM مانند KAIL و IAR نیز توسط این شرکت ارائه شده است. برخی از ویژگی های این تراشه عبارتند از:

  • پورت USB3.0 Supper Speed DEVICE یا USB2.0 High Speed HOST
  • پردازنده 32 بیتی ARM9 داخلی با فرکانس 200MHz
  • باس 32 بیتی با انتقال داده تا 400MB/s
  • 512KB حافظه SRAM داخلی
  • ارتباط GPIFII(General Purpose Interface) جهت اتصال به FPGA
  • 2Mb حافظه EEPROM روی برد جهت ذخیره Firmware
  • دکمه ریست و جامپر انتخاب مد بوت بین USB و EEPROM بر روی برد

ارتباط با کامپیوتر

برد FPGA Spartan6 PX6SH01 علاوه بر ارتباط USB3.0 جهت اتصال به کامپیوتر، از امکانات زیر بهره میبرد

  • ارتباط شبکه Ethernet 10/100/1000 با تراشه Marvell 88E1116 و ارتباط RGMII
    • نرخ تبادل داده مد UDP/IP تا 980Mbps
    • سازگار با IP-Core MAC نرم افزار ISE شرکت XILINX
    • پورت MDIO ارتباط کانفیگ رجیستری تراشه PHY مطابق استاندارد IEEE
    • امکان اتصال مستقیم به کامپیوتر یا اتصال به سوییچ روتر شبکه
    • کانکتور RJ45 با مگنت داخلی
    • LED نمایش مد اتصال 10، 100 یا 1000
    • LED نمایشگر ارسال و دریافت داده
  • پورت USB1.1 Full Speed
    • نرخ انتقال داده تا 12Mbps مدل Full Speed
    • باس 8 بیتی آسنکرون جهت تبادل داده با FPGA
  • ارتباط USB to Serial
    • ارتباط سریال دو طرفه با استفاده از پورت USB
    • نرخ انتقال داده تا 1.5Mbps
کانکتورهای توسعه

بمنظور توسعه برد FPGA Spartan6 PX6SH01 پایه های FPGA از طریق کانکتور پرسرعت B2B(Board To Board) و کانکتور های هدر به خروجی منتقل شده اند. سیگنالهایی که به کانکتور B2B منتقل شده اند بصورت هم طول(Match length) و امپدانس کنترل شده با امپدانس دیفرانسیلی 100 اهم مسیرکشی شده اند. در نتیجه امکان تبادل داده تا نرخ 800Mb/s با استاندارد LVDS روی هر پایه دیفرانسیلی از این کانکتور ها وجود دارد.

  • کانکتورهای  Hirose FX10A
    • دو عدد کانکتور FX10A-100 با 100 پایه امپدانس کنترل شده و شیلد فلزی متصل به زمین زیر برد قرار گرفته اند
    • مجموعا 133 پایه پرسرعت FPGA که بصورت دیفرانسیلی و همطول مسیرکشی شده اند به خروجی منتقل شده اند
    • چهار جفت کلاک ورودی اختصاصی
    • امکان تامین تغذیه بانکهای روی کانکتور از خارج در محدوده 1.2V تا 3.3V
    • امکان تامین تغذیه 5V ورودی برد از طریق کانکتور B2B و یا انتقال تغدیه خروجی آداپتور به خارج از برد
  • کانکتور هدر 2X25
    • دو عدد کانکتور هدر 2×25 در طول برد با مجموع 50 پایه
    • امکان مونتاژ کانکتور هدر رو یا زیر برد
    • انتقال مجموعا 46 پایه FPGA به خروجی(I/O کانکتورهای هدر بصورت مشترک با I/O کانکتورهای B2B استفاده شده اند)
    • تعذیه 3.3V خروجی
  • کانکتور هدر JTAG 1X6 جهت اتصال پروگرامر خارجی
سایر امکانات
  • پروگرامر JTAG روی برد با استفاده از پورت USB سازگار با تمام نرم افزارهای XILINX
  • اسیلاتور 50MHz روی برد متصل به پایه کلاک FPGA
  • چهار عدد LED متصل به پایه های FPGA و Active High
  • LED های نشانگر تغدیه و کانفیگ FPGA
تغذیه

تغذیه برد PX6SH01 محدوده 4.5V تا 5.5V میتواند از طریق پورت USB، کانکتور Power Jack آداپتور یا کانکتور B2B تامین شود. با اتصال کابل USB تغذیه 5V به ورودی برد اعمال میشود، در صورت اتصال آداپتور یا اعمال تغذیه به کانتتور B2B تغذیه ورودی بصورت خودکار سوییچ میکند و تغذیه USB قطع شده و تغذیه برد از طریق آداپتور تامین میشود. به این ترتیب از آسیب به پورت USB نیز جلوگیری میشود. تمام تغذیه مورد نیاز برد و FPGA از طریق رگولاتور های سوییچینگ با بازدهی بالا روی برد تامین میشود.

همچنین تغذیه بانکهایی که به کانکتور B2B متصل شده اند میتواند از خارج به برد اعمال شود یا میتواند از تغذیه 3.3V روی برد تامین شود. این امکان از طریق جامپر روی برد امکانپذیر است.

اقلام همراه برد
  • DVD شامل
    • مستندات راه اندازی برد PX6SH01
    • برنامه UDP/IP و ICMP راه اندازی شبکه گیگابیت FPGA و نمونه نرم افزار انتقال داده ++C
    • نمونه برنامه راه اندازی پورت USB3.0 شامل برنامه Firmware FX3، نمونه کد FPGA و همچنین نرم افزار ++C و #C با API
    • نمونه برنامه راه اندازی حافظه DDR2 با استفاده از MIG(Memory Interface Generator)
    • برنامه راه اندازی USB و UART
    • نمونه برنامه راه اندازی حافظه QSPI Flash جهت نوشتن و خواندن داده کاربر با استفاده از FPGA
    • فایل User Guide اطلاعات تکمیلی تمام قطعات و بخش های برد
    • فایل PDF شماتیک
    • کتابخانه شماتیک و فوتپیرینت Altium Designer برد PX6SH01 جهت طراحی بیس برد
  • کابل USB Mini
  • کابل USB3.0 Micro
  • کانتور هدر نزی و مادگی 1×40 (هرکدام دو عدد)
  • پیچ و اسپیسر

اطلاعات بیشتر

ابعاد 7.5 × 5.2 cm
