چرا پیتلوس؟

با پیشرفته تر شدن تکنولوژی تراشه های FPGA طراحی بردهای جدید مشکلات بیشتری پیش رو خواهد داشت. پیتلوس با بکارگیری ساختار ماژولار، این مشکلات را به چالش کشیده است.

ساختار ماژولار

هدف اصلی  تیم متخصص پیتلوس طراحی برد FPGA به ساده ترین شکل ممکن است. البته واضح است که کاربری آسان برد های الکترونیکی پیتلوس به معنای کارآیی و عملکرد محدود نیست.

مطالعه بیشتر …

نمونه سازی سریع

در تعریف یک پروژه الکترونیکی، لازم است در ابتدا یک برد نمونه  با تراشه ها  و  قطعات خاص آن پروژه ساخته  و تست شود، تا در صورت حصول نتیجه مطلوب، برد نهایی طراحی و ساخته شود.

مطالعه بیشتر …

کاهش زمان

در پروژه های مهندسی زمان تحویل نمونه برد اولیه، انجام تست های اولیه و رفع باگ جهت ساخت برد نهایی از اهمیت بالایی برخوردار است.

مطالعه بیشتر …

کاهش هزینه

بودجه از محدودیت های اساسی در  پروژه های الکترونیکی است. بسیاری از پروژه ها به دلیل کسر بودجه در فرآیند طراحی و تست برد های الکترونیکی متوقف شده است.

مطالعه بیشتر …

ARTIX7 Mini Processing board

PX7AL01 برد پردازشی FPGA خانواده ARTIX7 XILINX است. علاوه بر بزرگترین FPGA های خانواده ARTIX7، ارتباط پرسرعت شبکه 1G با نرخ انتقال داده 980Mb/s، حافظه DDR3 4Gb با نرخ تبادل داده تا 1800MB/s، پروگرامر سازگار با تمام نرم افزاری Xilinx و تامین تغذیه با رگولاتورهای سوییچینگ با بازدهی بالا بر روی برد در نظر گرفته شده اند. جهت توسعه برد کانکتورهای پرسرعت 150 پایه پر سرعت FPGA به همراه جفت فرستنده گیرنده گیگابایتی را به خروجی منتقل می کند.

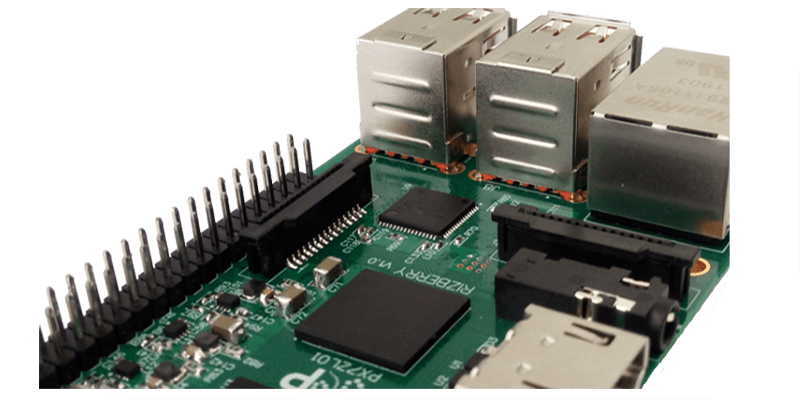

Zynq-7000 Mini Computer Board

PX7ZL01 یا RizBerry برد FPGA خانواده Zync-7000 Xilinx یک مینی کامپیوتر کامل است. تراشه XC7Z010-1ClG225C با FPGA قدرتمند Artix7 و پردازنده دو هسته ای ARM Cortex A9 با فرکانس 886MHz قابل استفاده با سیستم عامل لینوکس یا بدون سیستم عامل. 4 GB حافظه DDR3 به همراه شبکه Audi، HDMI، USB، Ethernet و پروگرامر روی برد. کانکتور LCD، Camera و SD-Card و همچنین کانکتور توسعه برای کاربردها مختلف. تغذیه از طریق USB یا آداپتور با سوییچ خودکار و محافظ تغذیه و ولتاژ

Spartan6 Mini Development Board

PX6SL01 برد توسعه FPGA با تراشه خانواده Spartan6 Xilinx است. برخی از امکانات آن عبارتند از ارتباط پرسرعت شبکه 1G و امکان انتقال داده تا نرخ 1250 MB/s. ارتباط USB2.0 Full Speed، ارتباط سریال UART و پروگرامر سازگار با تمام نرم افزارهای Xilinx بر روی برد. تمام تغذیه های مورد نیاز برد با رگولاتور سوییچینگ با بازدهی بالا تامین می شوند و تغذیه ورودی 5V از طریق USB یا آداپتور میتواند تامین شود. همچنین 100 پایه پر سرعت FPGA با امکان تعیین سطح ولتاژ به خروجی منتقل شده اند.

Kintex7 High-Speed Core Board

PX7KH01 برد FPGA خانواده Kintex Xilinx امکان بکارگیری FPGA با حجم 325K، 160K یا 410K میباشد. بمنظور ذخیره سازی داده 8Gb حافظه DDR3 با پهنای باند 3600 MB/s به همراه 256Mb حافظه QSPI Flash روی برد در نظر گرفته شده اند. انتقال بیش از 250 پایه پر سرعت بهمراه 8 باند فرستنده گیرنده GTP به خروجی، با کانکتورهای پرسرعت +15G شرکت Samtec. تغذیه 20A برای هسته FPGA، این برد را برای انجام پردازش های سنگین، High Performance Compting ایده آل می کند.

Kintex7 High-Speed Core Board
Spartan6 High-Speed Core Board

Spartan6 High-Speed Core Board

PX6SH02 برد FPGA خانواده Spartan6 Xilinx امکان به کارگیری FPGA با حجم 45K و 150K. 1GB حافظه DDR2 با پهنای بایند 1250MB/s به همراه 46Mb حافظه QSPI Flash. ارتباط شبکه با تراشه Phy1 و همین طور ارتباط USB و سریال به همراه پروگرامر بر روی برد. انتقال بیش از 200 پایه پر سرعت FPGA را به خروجی، توسط کانکتورهای پرسرعت +15G.

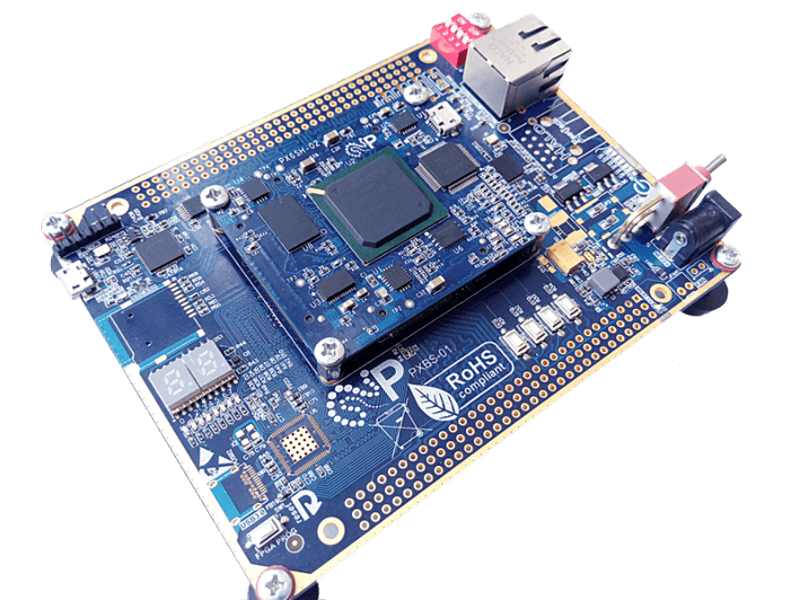

Spartan6 High-Speed Base Board

PXBS01 بیس برد سری High speed است که تمام  Core Board های سری High Speed بر روی آن نصب می شوند. ارتباطات پرسرعت شامل دو پورت شبکه گیگابیت، USB3.0 Supper Speed به همراه پروگرامر و ارتباط سریال روی برد جهت برنامه ریزی و دیباگ در نظر گرفته شده اند. کانکتور های توسعه 80 عدد پایه FPGA را به همراه تغذیه های مورد نیاز برد، به خروجی منتقل میکنند

Spartan6 High-Speed Base Board
