PX7AM01

6,000,000 تومان

PX7AM01 برد مبتنی بر FPGA مدل Artix-7 شرکت Xilinx با تکنولوژی 28 نانومتر است. با بهبود 60 درصدی بازدهی نسبت به مصرف توان در مقایسه با Spartan-6، تراشه Artix-7 یک جایگزین مناسب برای پروژه های جدید مبتنی بر FPGA های اقتصادی است. 86 پایه پر سرعت FPGA به کانکتور های خروجی منتقل شده است. همچنین تمام تغذیه های مورد نیاز FPGA از تغذیه 3.3V ولت ورودی تامین می شوند. 128Mb حافظه Nor Flash برای ذخیره برنامه FPGA و داده کاربر روی برد قرار دارد. تمام قطعات از رنج دمای صنعتی(20- تا 85+) پشتیبانی میکنند.

شناسه محصول: نامعلوم دسته: , ,

توضیحات

PX7AM01 برد FPGA Artix-7 از کوربردهای سری MINI مبتنی بر پردازنده سری XILINX ARTIX7 است و در دو تنوع 35T و 100T تولید میشود. مدل 100T از لحاظ گیت های منطقی با مدل 100T برد PX7AL01 برابری میکند. PCB این برد بصورت امپدانس کنترل شده طراحی و ساخته شده است و سیگنالهای خروجی متصل به کانکتور بصورت دیفرانسیلی مسیرکشی شده اند تا امکان دستیابی به بالاترین نرخ انتقال داده روی کانکتور ها میسر شود. همچنین سیستم تغذیه برد جهت حفظ کیفیت تغذیه در فرکانس های بالای کاری FPGA با رعایت اصول Power Integrity طراحی و پیاده سازی شده است. خازن های سرامیکی و رگولاتور های سوییچینگ با بازدهی بالا، به بهبود کیفیت تغذیه کمک زیادی کرده است.

پردازنده FPGA

پردازنده مرکزی برد FPGA Artix-7 PX7AM01 تراشه Xilinx Artix-7 پکیج FTG256 با فاصله پایه 1mm است که امکان نصب انواع مختلف FPGA مدل Artix-7 از 15T تا 100T روی آن وجود دارد. سایر مدلها بصورت سفارشی تولید میشوند. سری Artix7 از FPGA های میان رده سری 7 شرکت Xilinx است که با امکانات بروزتر نسبت به نسل قبل ارائه شده است. از جمله این بهبود ها پشتیانی نرم افزار VIVADO Design Suite از تراشه های سری 7 است در مقایسه با Spartan6 که تنها نرم افزار  ISE Design Suite از آن پشتیبانی میکند.

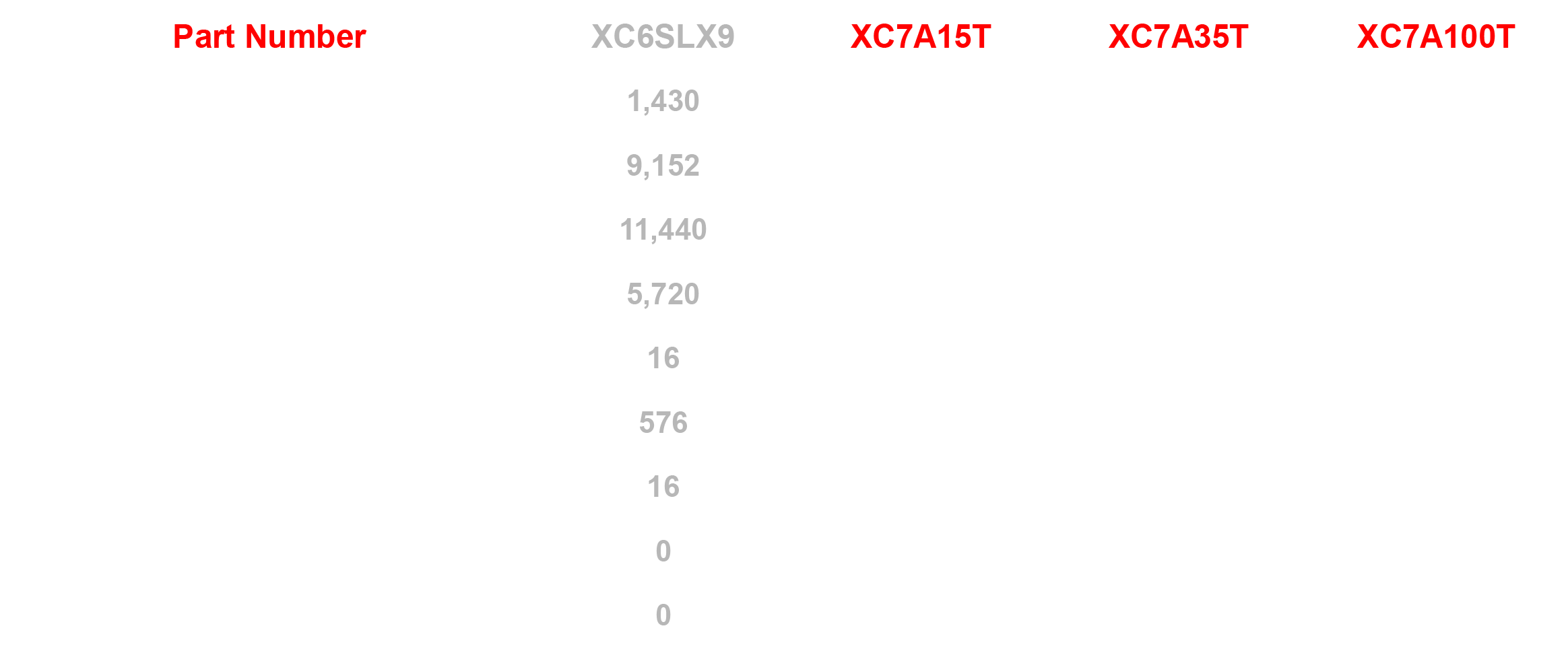

 بروزرسانی نرم افزار ISE در نسخه 14.7 متوقف شده است در حالیکه نرم افزار VIVADO همچنان بروز رسانی میشود و امکانات جدید به آن اضافه میشود. علاوه بر آن مصرف توان، بازدهی منابع برنامه پذیر مانند LUT، Flip-Flop، حافظه SRAM داخلی، منابع Clock، بلوکهای DSP و … نسبت به نسل قبل بهبود داده شده است. جدول زیر برخی ویژگی های این FPGA را نشان میدهد.


.

PX6AM01 other3 pitelos.com min…………………………………………PX7AM01 1 1

کانکتور های توسعه

برد FPGA Artix-7 PX7AM01 بصروت Core Board طراحی شده است. به این معنا که با اتصال کانکتور های خروجی به برد Carrier امکان توسعه برد و افزودن قطعات دیگر متناسب با پروژه و کاربردی که در استفاده میشود، وجود دارد. در این راستا 86 پایه FPGA از طریق کانکتور هایی که در طول و عرض برد قرار گرفته اند، به خروجی منتقل شده است. سیگنالهای خروجی بصورت دیفرانسیلی مسیرکشی شده اند که امکان دستیابی به فرکانس بالاتر در اتصال به قطعات خارجی فراهم باشد. ابعاد برد بگونه ای است که در فضای کوچک قابل استفاده باشد. به هر کانکتور که در طول برد قرار دارد، 42 پایه FPGA بصورت 21 جفت دیفرانسیلی متصل شده است. همچنین دو سیگنال به همراه پایه های JTAG روی کانکتور سوم قرار دارند که برای ارتباط سریال و کانفیگ در نظر گرفته شده اند. در مجموع 86 پایه FPGA به خروجی منتقل شده است.

سایر امکانات

علاوه بر FPGA و کانکتور های توسعه امکانات زیر روی برد در نظر گرفته شده است:

  • حافظه QSPI Nor Flash (S25FL127)
    • 128Mb ظرفیت ذخیره برنامه کانفیگ FPGA و داده کاربر
    •  پشتیبانی از باس 1، 2 و 4 بیتی
    • فرکانس باس تا 108MHz
  • اسیلاتور 100MHz متصل به کلاک FPGA
  • دو عدد LED متصل به FPGA با منطق Pull-Up
  • LED Done نشانگر برنامه ریزی FPGA
  •  LED نشانگر صحت تغذیه برد
تغذیه

تغدیه برد FPGA Artix-7 PX7AM01 از طریف کانکتورهای توسعه تامین میشود. تنها یک تغذیه ورودی 3.3 ولت برای روشن شدن برد کافیست. سایر تغدیه های مورد نیاز با رگولاتور های سوییچینگ با بازدهی بالا روی برد تامین میشوند. تغذیه یک ولت 3 آمپر برای تغذیه Core FPGA در نظر گرفته شده است که توان مورد نیاز در اجرای الگوریتم های پردازشی سنگین را  تامین کند. محافظی برای تغذیه ورودی در نظر گرفته نشده است، لذا در هنگام اتصال تغذیه تمهیدات لازم را به عمل آورید.

اقلام همراه برد
  • DVD شامل
    • نمونه برنامه تست برد در نرم افزار VIVADO
    • مستند و برنامه راه اندازی با استفاده از بیس برد PXBM01
    • فایل XDC با Pinout کامل پایه های کانکتورهای توسعه
    • کتابخانه شماتیک و فوتپرینت Altium کوربرد Mini جهت طراحی بیس برد
    • سورس کامل برد PXBM01 به عنوان نمونه بیس برد
    • PDF شماتیک برد PX7AM01
  • کانکتور هدر نری 2X40 (دو عدد)
  • کانتور هدر مادگی 2X40 (دو عدد)
  • پیچ و اسپیسر

توضیحات تکمیلی

ابعاد 7.3 × 3.5 سانتیمتر
