AD9517 امکان تولید کلاک های متعدد از کلاک ورودی برای تامین کلاک تراشه های مختلف روی برد را فراهم می کند. این تراشه دارای VCO (اسیلاتور کنترل با ولتاژ) و PLL(حلقه قفل فاز)  داخلی است. فرکانس VCO قابل تنظیم بین 1.45GHz تا 1.8GHz است. امکان تولید کلاک خروجی تا فرکانس 1.6GHz روی پایه های LVPECL و تا 800MHz روی پایه های LVCOM خروجی را وجود دارد.

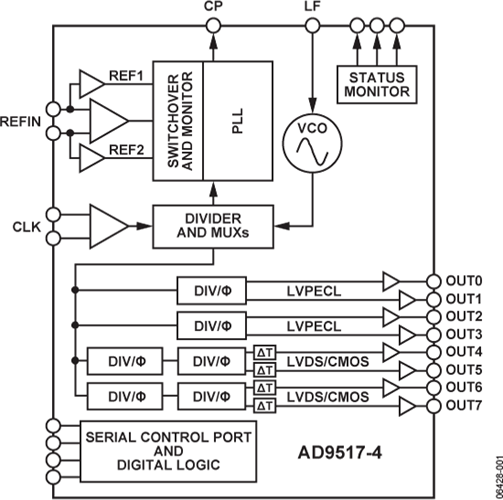

شماتیک تراشه AD9517-4 به صورت زیر است:

AD9517-4 - سازنده کلاک

AD9517-4 – سازنده کلاک

از دیگر ویژگی های این آی سی کلاک ژنراتور می توان به موارد زیر اشاره کرد:

(8 Differential output, 4LVPECL(UP To 1.6GHz) , 4LVPECL(UP To 800MHz

1 differential or 2 single-ended reference inputs

Reference monitoring capability

Programmable delays in path to PFD

(two pairs of 1.6 GHz LVPECL outputs (4 Differential Output

Additive output jitter: 225 fs rms

Channel-to-channel skew paired outputs of

(two pairs of 800 MHz LVDS clock outputs (4 Differential Output

Additive output jitter: 275 fs rms

Fine delay adjust (Δt) on each LVDS output

Automatic synchronization of all outputs on power-up

Manual output synchronization available

راه اندازی تراشه AD9517-4

راه اندازی تراشه AD9517-4 به وسیله رجیسترهای داخلی تراشه و از طریق ارتباط سریال SPI بین تراشه و FPGA قابل انجام است. لیست کامل این رجیستر ها و نحوه عملکرد هر کدام در دیتاشیت آی سی بطور کامل توضیح داده شده است. شرکت Analog Devices به منظور سهولت در راه اندازی تراشه، نرم افزاری برای برد Evaluation آن ارائه کرده است که می توان از خروجی آن برای تنظیم کلاک خروجی تراشه روی هر برد دیگری نیز استفاده کرد. این نرم افزار در ادامه برای دانلود در اختیار علاقه مندان قرار گرفته است.

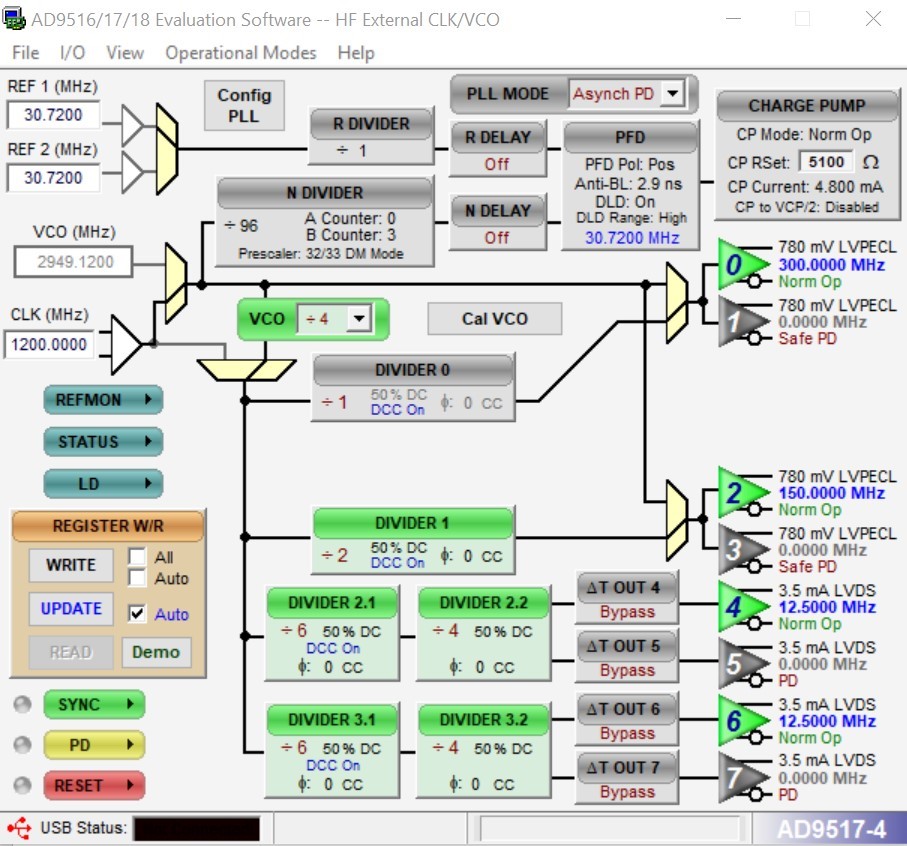

با نصب نرم افزار با محیط شماتیکی مشابه تصویر مواجه می شوید:

نرم افزار برنامه ریزی رجیسترهای داخلی AD9517-4

نرم افزار برنامه ریزی رجیسترهای داخلی AD9517-4

نرم افزار برنامه ریزی رجیسترهای داخلی AD9517-4

در این محیط می توان تنظیمات کلاک های خروجی را به طور دلخواه تنظیم کرد. با انتخاب روی مالتی پلکسر‌ها می توانید هر قسمت را از مسیر کلاک خارج یا به آن وارد کنید. با کلیک روی بلوک های DIVIDER می توان تقسیم فرکانسی دلخواه را اعمال کرد. همچنین می توان با متصل نمودن بلوک VCO به مسیر کلاک، از اسیلاتور داخلی خود تراشه استفاده کرد.

با استفاده از این نرم افزار میتوانید بدون مطالعه توضیحات تمام رجیستر ها، تنظیمات مناسب تراشه را متناسب با نیاز خود انجام دهید.

در ادامه نمونه کد راه انداز این تراشه توسط پیتلوس ارائه شده است.

اطلاعات کامل تر نظیر: توضیحات کامل درباره چگونگی برنامه ریزی تراشه AD9517-4، نمونه کد های راه انداز و پروژه تست قابل دانلود هستند.
